PCサーバのヒートシンクが外れていた

2010/12/5

先日PCサーバーがIOエラーを出してなんとなく嫌な予感。とりあえず再起動をかけたところ、普段なら10秒程度で静かになる排気ファンが何時まで経ってもフル回転で、さらに嫌な予感。

もう一度再起動してBIOSに入ってみるとファンの回転数が1100RPMにぴったりと張り付いているけど、音からして絶対そんな低速じゃない。どうもマシンが実際には上がっているファンの回転数を正しく把握しておらず、最高回転数まで行ってしまっているみたい。

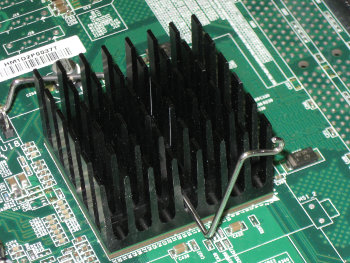

またケミコンとんじゃった(今までPCサーバでは経験なし)のだろうかと思いつつサーバの中を覗いてみたところ…おい…ノースブリッジのヒートシンクが外れてる。シンクを抑えるバネを引っ掛けるパーツが基板から外れてしまった模様。

パーツはケースの底の方から発見。付けていたハンダが割れちゃったようだ。もう一度ハンダ付けするしかないなと、基板をケースから外しにかかる。CPUのヒートシンクを留めるネジがマザーボードを貫通して本体ケースのネジ穴で固定されているのはさすがにPCサーバ(CPUヒートシンクは重いのでマザーボードに留めるとボードが反ったりハンダが割れたりする)。ノースブリッジがお粗末なのは残念。

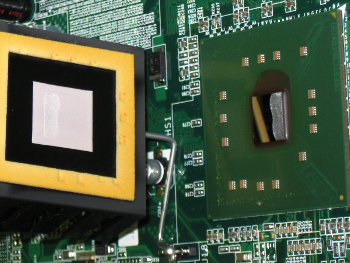

熱伝導樹脂がチップの右側にしか付着していない

最後にノースブリッジのヒートシンクを取り外したところ…

をい

冷却すべきチップの1/3くらいしかヒートシンクと接触してないぞ。こんなのでも何年も動くものなのね。昔CPUのヒートスプレッダを外した人が中の伝熱性樹脂が泡だらけでちゃんと接触していたか疑問と書いていたけど、そのCPUは動いていたわけで、世の中に出回っている半導体製品はいろんなところで余裕を持った設計になってそうだ。

取れたパーツをしっかりハンダ付け。ノースブリッジのシリコングリスも塗りなおして修理完了。再起動したらファンの回転数も正しく把握するようになっていた。壊れたと思っていたので今後は常時フル回転を覚悟していた私には良いお話。Memtest86+ も20時間エラー無しだったので、運用再開っと。
